8寸304不锈钢DN200沟槽式抱箍（考贝林哈夫卡）400PSI承压产品介绍说明
产品定义与结构特征

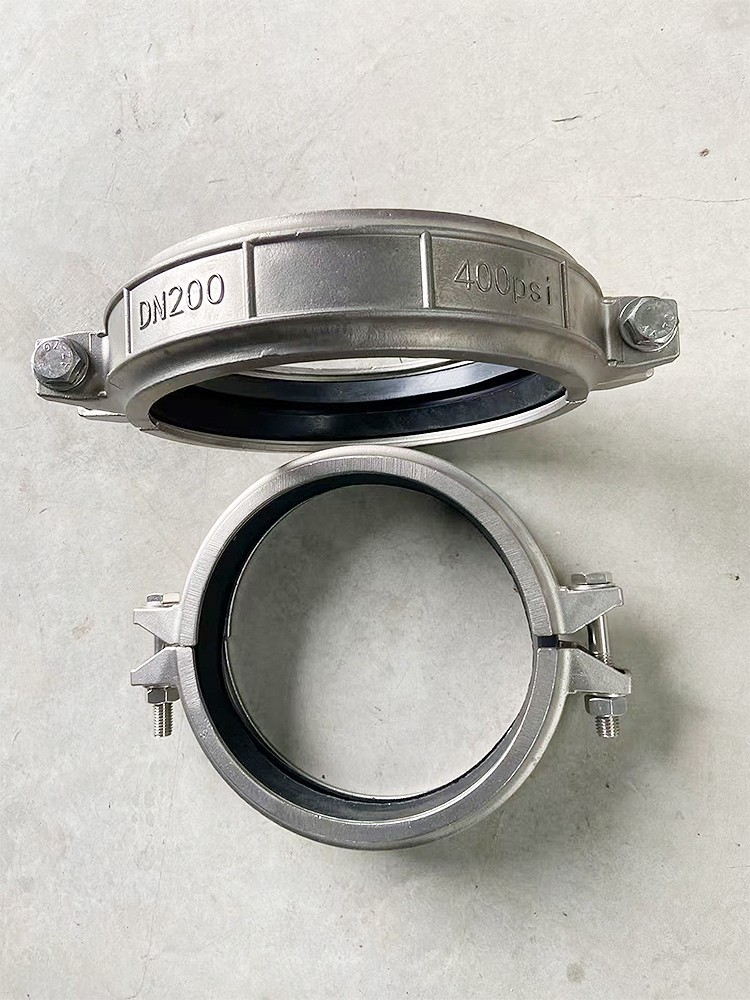

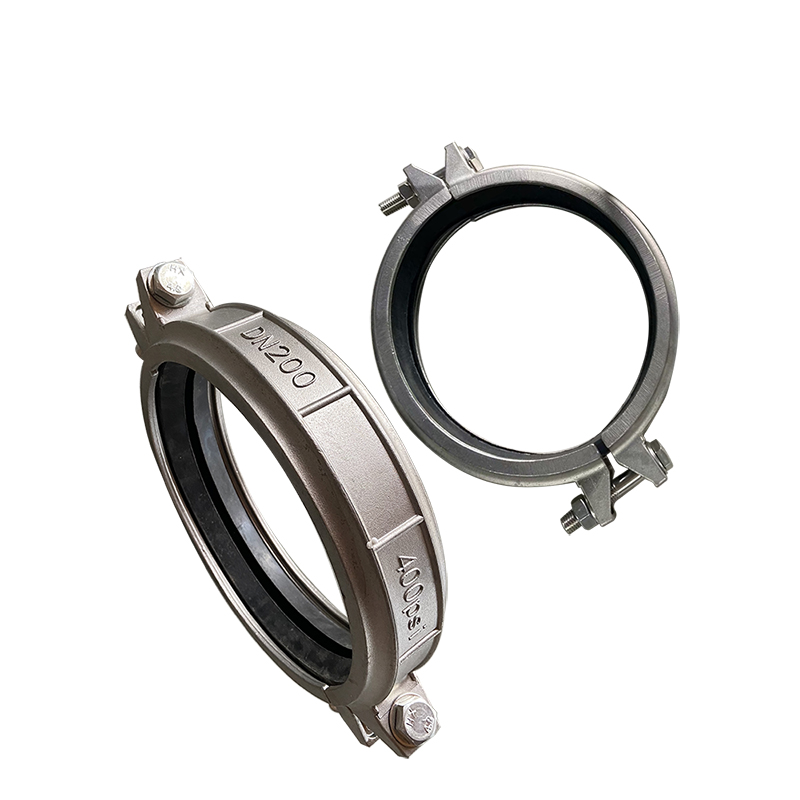

产品名称：304不锈钢沟槽式抱箍（行业俗称“考贝林”、“哈夫卡箍”），为半剖式可拆卸管道连接件，专为带沟槽的钢管设计。
材质标准：主体采用SUS304不锈钢（ASTM A240/A276），符合食品级与工业耐腐蚀要求，内表面光洁度Ra≤0.8μm，抗氯离子腐蚀，适用于长期接触水、弱酸碱介质。
尺寸规格：DN200（公称直径200mm），对应英制8英寸，适配标准沟槽管件（如GB/T 19712、ANSI/ASME B16.5）。
连接方式：沟槽式（Grooved Connection），通过管端滚槽形成凹槽，抱箍卡入后由双螺栓紧固，实现刚性或挠性连接，允许±3°角偏移与轴向位移，适应热胀冷缩。
承压能力：额定工作压力400PSI（约2.76MPa），符合工业中高压系统标准，适用于消防、水处理、化工等场景。
核心组件与密封性能
✅ 密封优势：EPDM密封圈在400PSI压力下可实现零泄漏，且具备优异的抗老化性与弹性恢复能力，寿命超10年。
应用场景与行业适配
消防系统：高层建筑消防管网，满足《自动喷水灭火系统设计规范》（GB50084）对快速安装与承压要求。

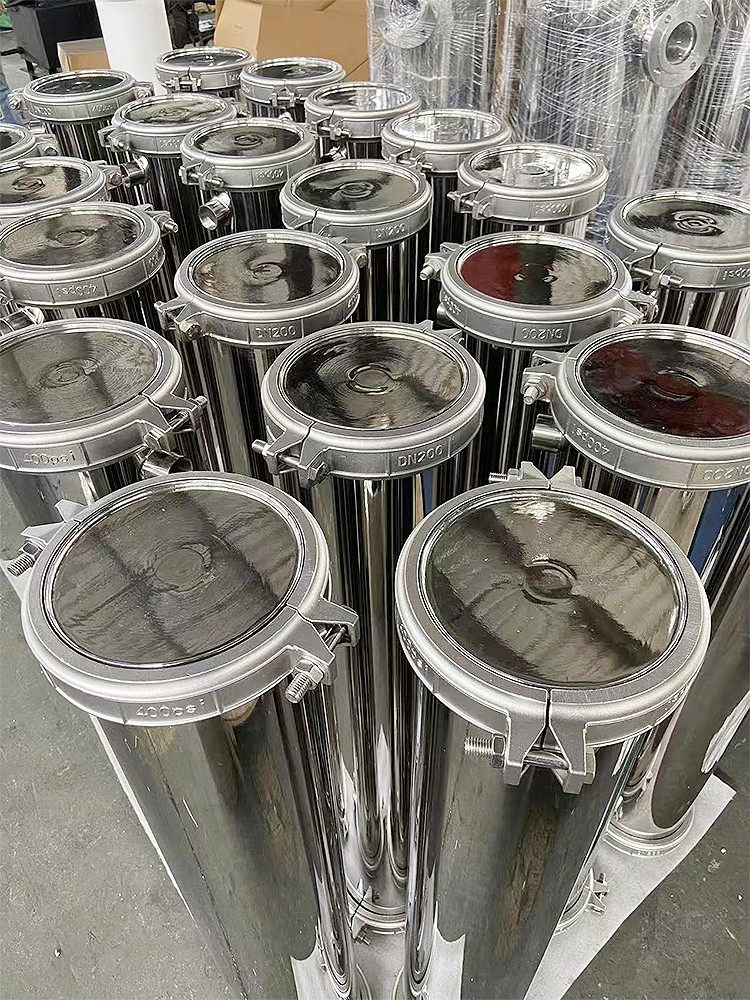

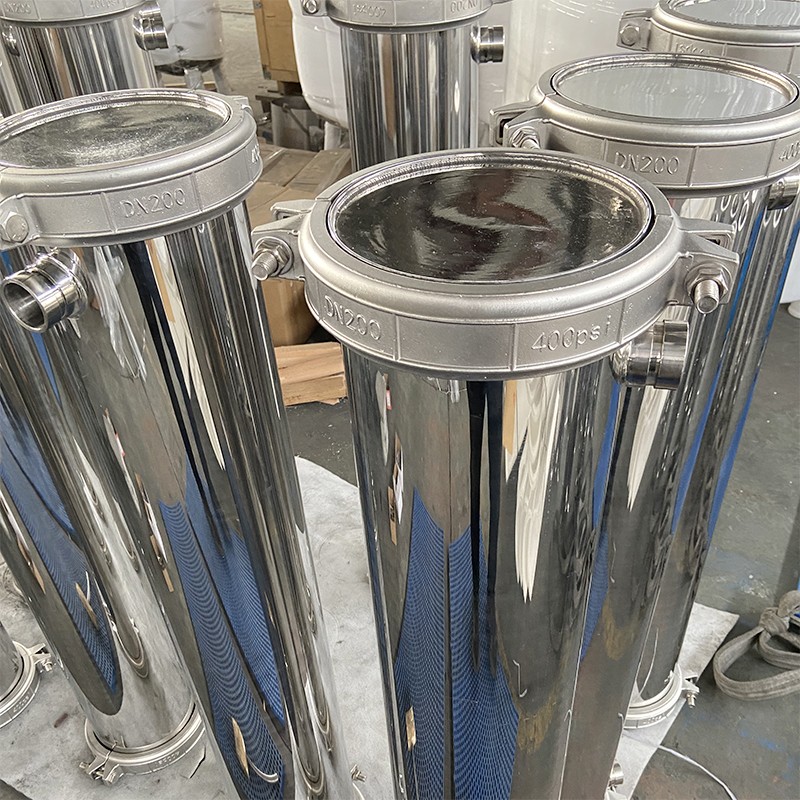

水处理工程：反渗透（RO）、超滤（UF）系统进水主管道，耐腐蚀、无析出，保障水质安全。
工业管道：化工、制药、食品饮料行业洁净管道连接，符合3A、SMS卫生标准。
暖通空调：大型中央空调冷冻水、冷却水主管道，减震降噪，替代传统法兰连接。
与传统连接方式对比
技术优势总结
快速安装：无需动火、无需专业技能，普通工人10分钟内完成DN200管道连接。
高可靠性：三重保障结构——沟槽嵌合 + C型密封 + 双螺栓预紧，压力自增强。
长寿命：304不锈钢+EPDM密封，抗紫外线、耐臭氧、无老化脆化风险。
空间节省：占用空间仅为法兰连接的2/3，适合狭小机房、管廊布设。
环保安全：无焊接烟尘、无电弧风险，符合现代工业安全规范。
安装注意事项
管道端部必须按标准滚压沟槽（深度与宽度符合GB/T 19712）；
密封圈安装前需涂抹中性润滑剂（如硅脂），避免撕裂；
螺栓应对角交叉紧固，分2~3次逐步达到额定扭矩（建议80~100N·m）；
安装后需进行水压测试（1.5倍工作压力，保压30分钟无渗漏）。
<
<
<
